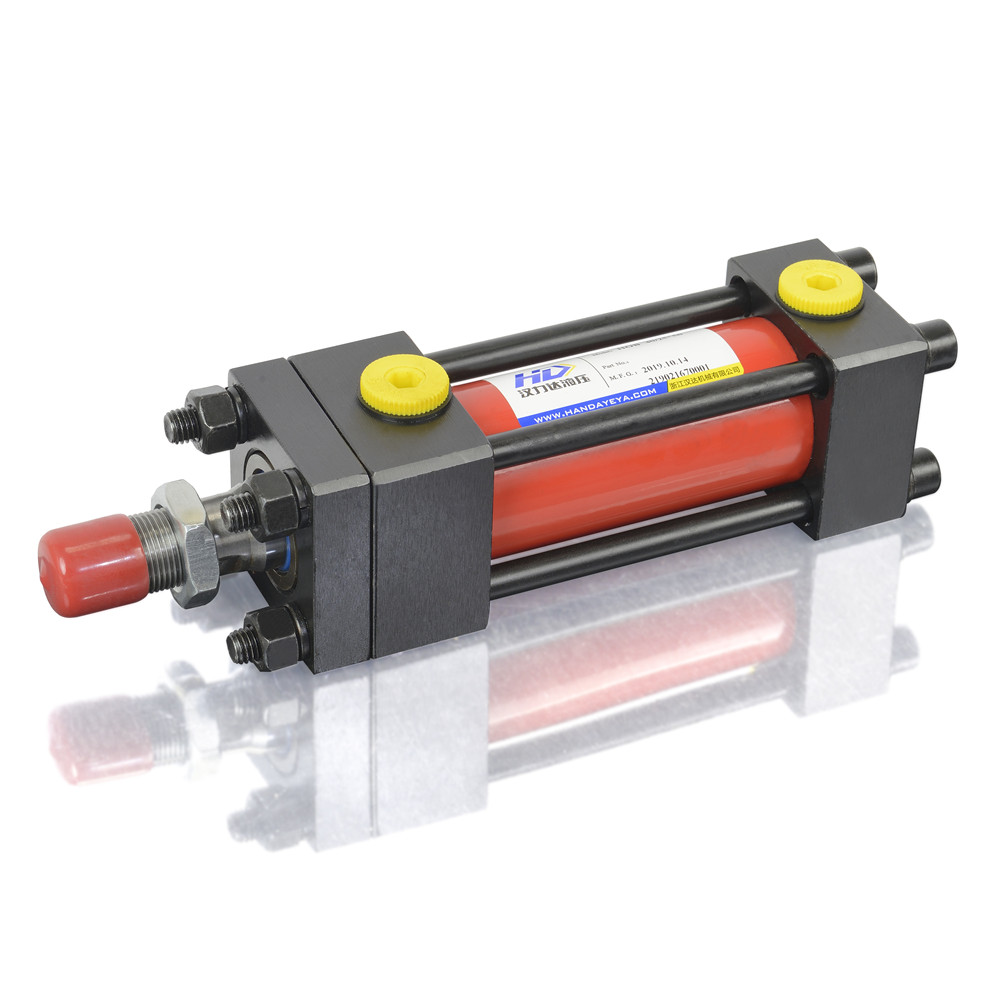

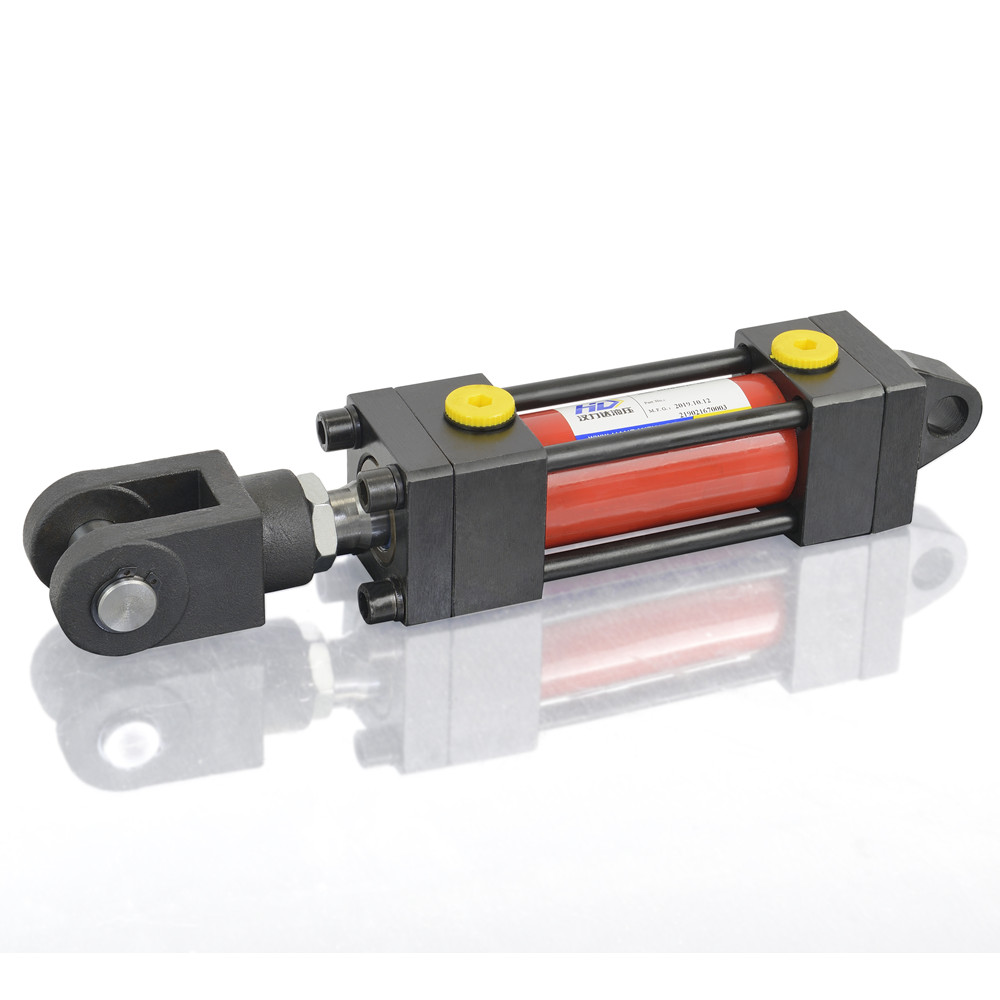

HOB重型拉桿液壓缸簡介：

HOB重型拉桿液壓油缸采用拉桿結構，靠4根螺絲桿把缸筒和前后蓋連接在一起，再用鎖緊螺母擰緊。維修方便，只要松開鎖緊螺母，即可把前蓋拿出，更換密封件或者其他配件。

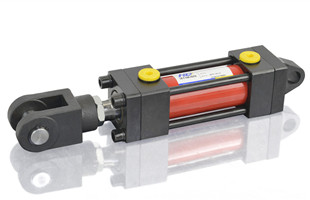

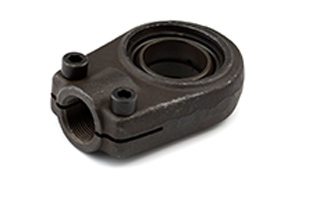

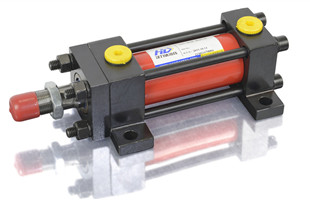

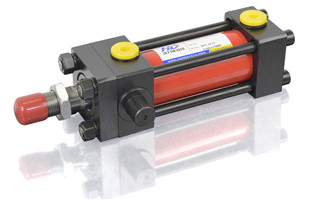

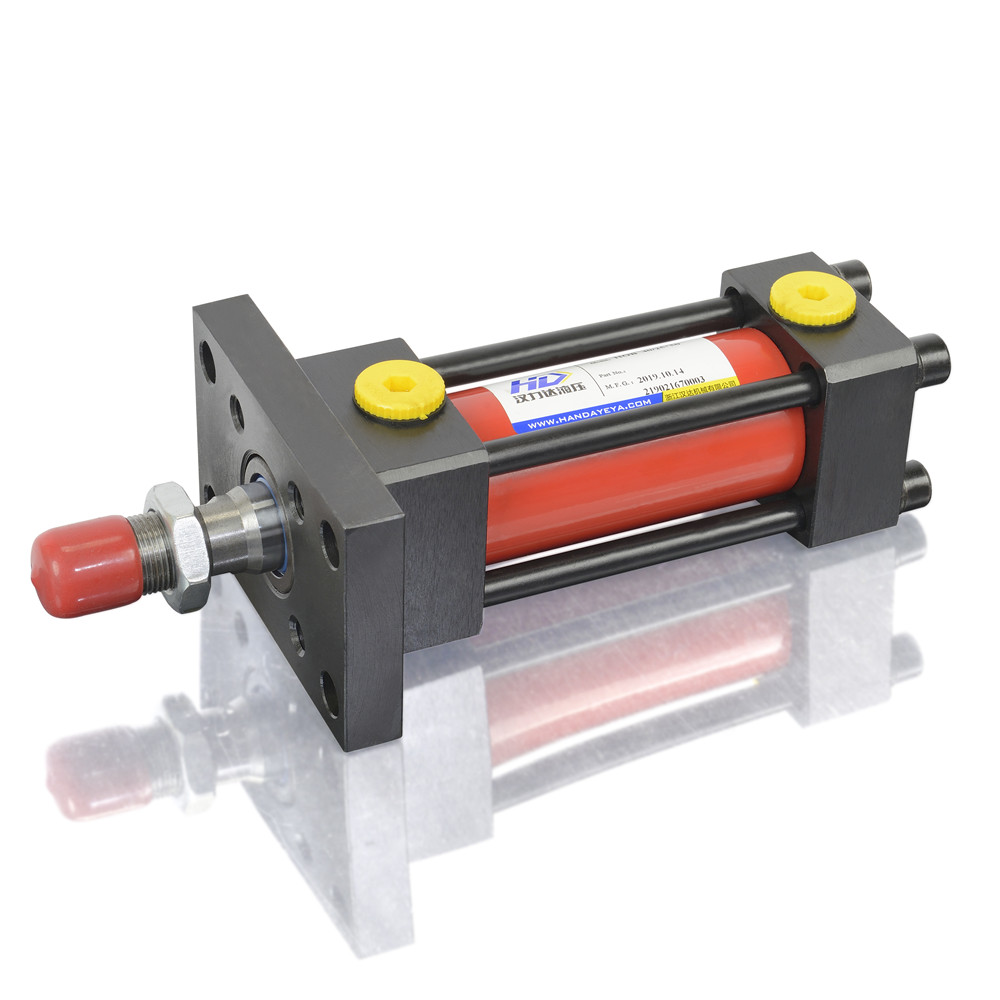

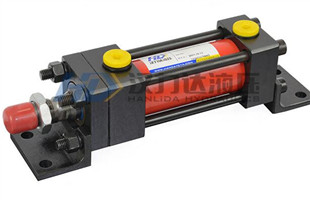

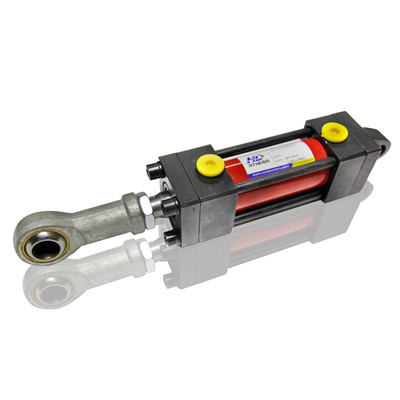

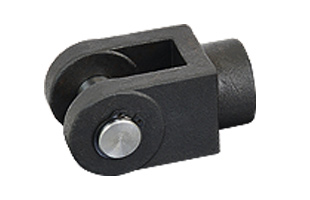

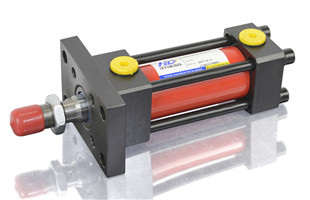

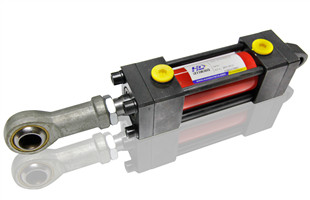

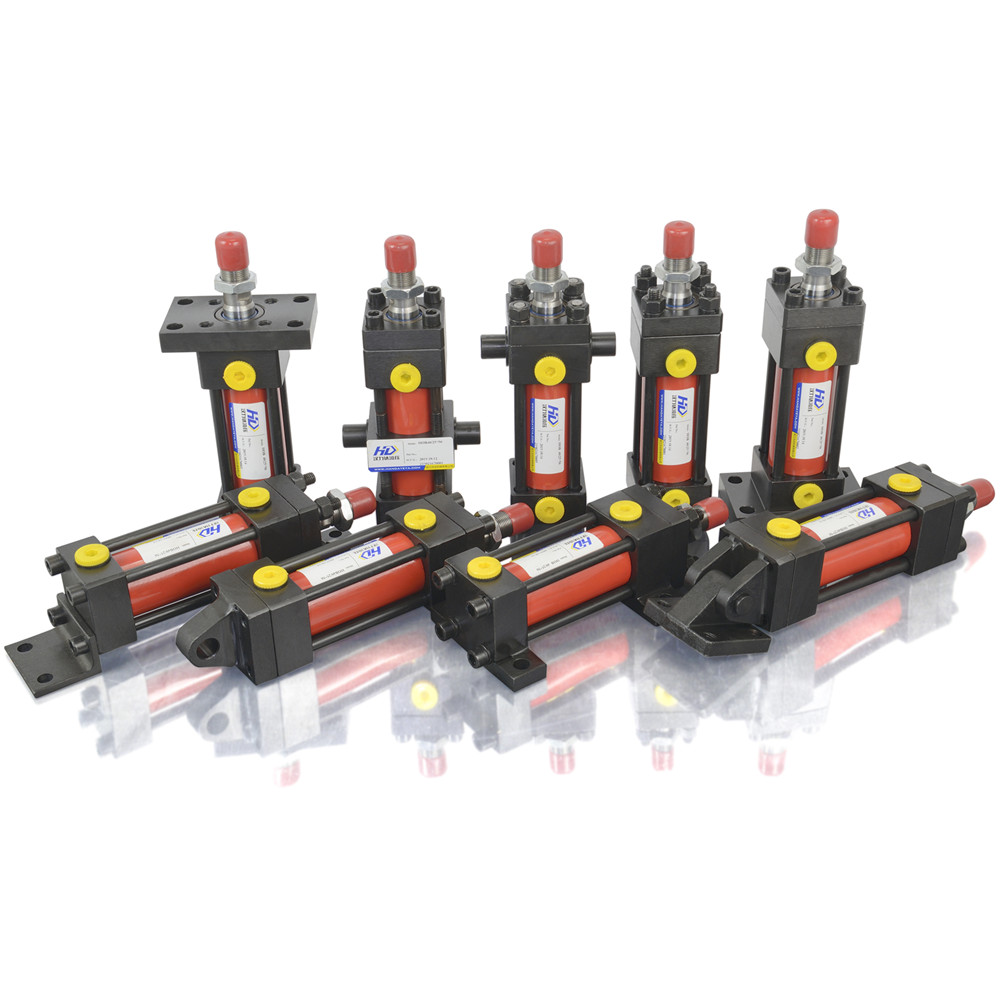

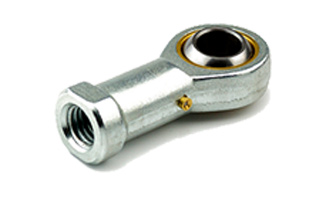

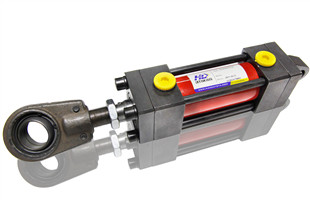

HOB重型拉桿液壓油缸安裝連接方式多樣，包括法蘭、單耳、雙耳、腳座、鉸軸，并可在活塞桿上加連接附件，比如Y型接頭，I型接頭，關節軸承等。該系列拉桿液壓油缸可做雙出桿油缸即HOD系列，并可做非標定制，1）高溫工況，采用耐高溫密封件，2）保壓要求高的工況，使用零泄露密封件，3）可加緩沖功能，4）油口可改G螺紋，5）活塞桿可按需加粗，6）加行程開關，7）可做磁感應油缸(缸筒用不銹鋼，活塞用銅材質，再加磁感應開關）。

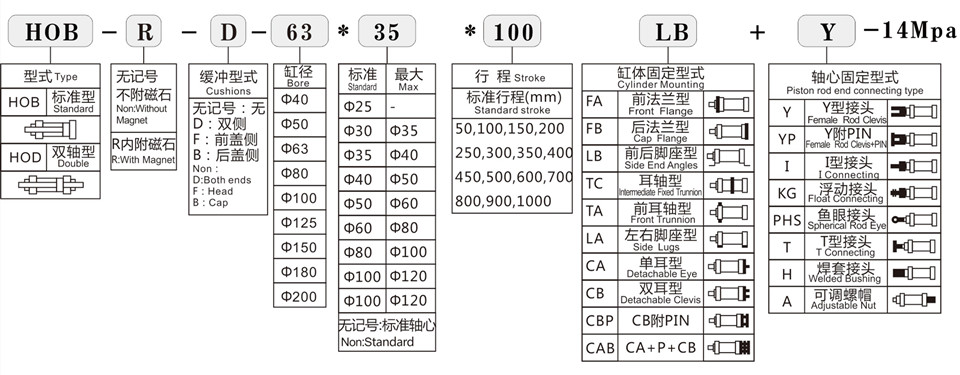

HOB重型拉桿液壓缸型號說明：

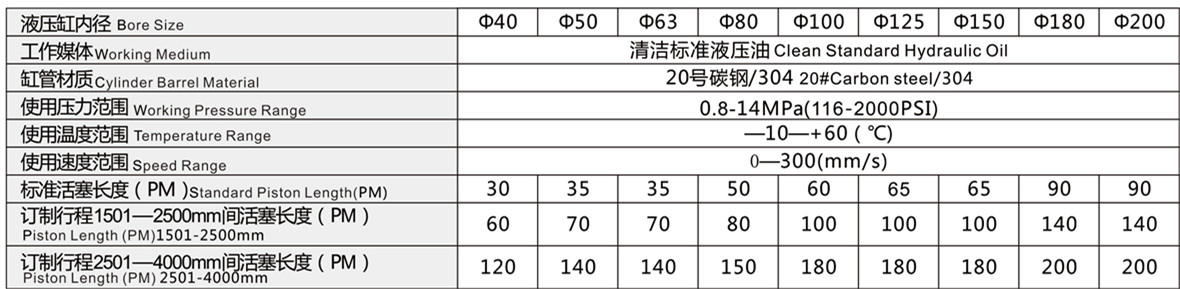

HOB重型拉桿液壓缸特性資料：

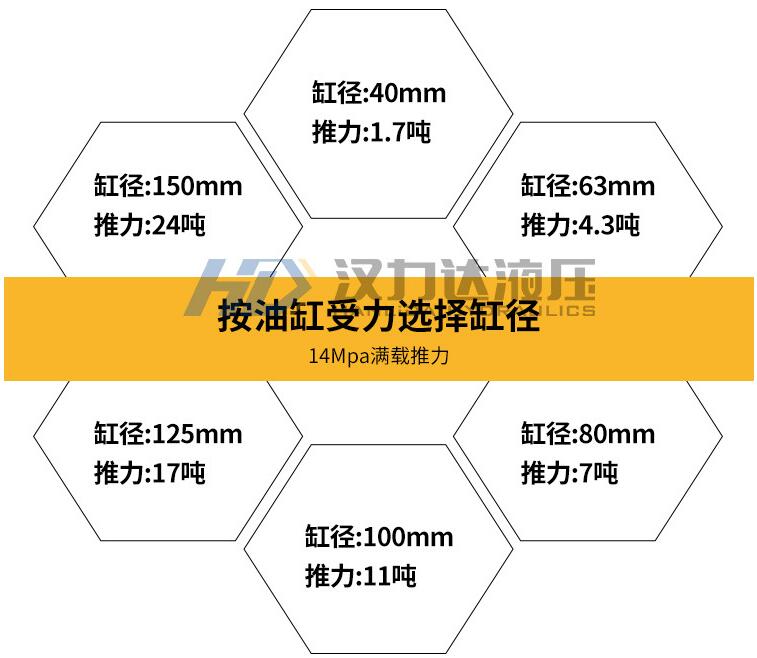

HOB重型拉桿液壓缸受力：

HOB重型拉桿液壓油缸的受力由缸徑、使用壓力決定，使用壓力小于等于14Mpa，以下為滿負載14Mpa下，各個不同缸徑所受的推力。如果受的是拉力，則要比推力小。

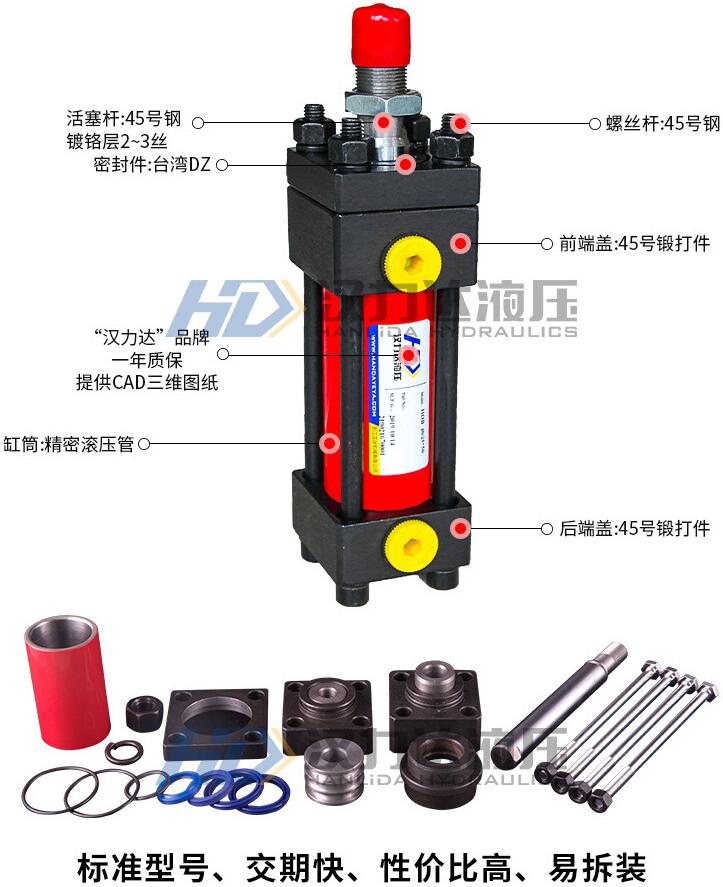

漢力達HOB重型拉桿液壓缸組成：

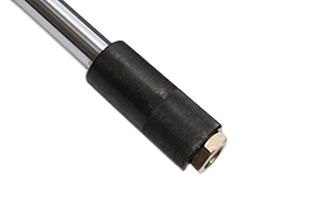

HOB重型拉桿液壓油缸由壓板、前缸蓋、后缸蓋、活塞、缸筒、活塞桿、4根螺絲桿、8個鎖緊螺母和墊片、1只活塞鎖緊螺母和墊片、1只活塞桿端配套鎖緊螺母、全套密封件、桿端防護套、油口堵塞組成。前后蓋采用的是45號缸的材質，活塞桿為45號鍍鉻層厚度2-3絲，缸筒為20號的滾壓管，拉桿材質為A3（大缸徑采用45號調質）。密封件采用臺灣DZ的品牌。

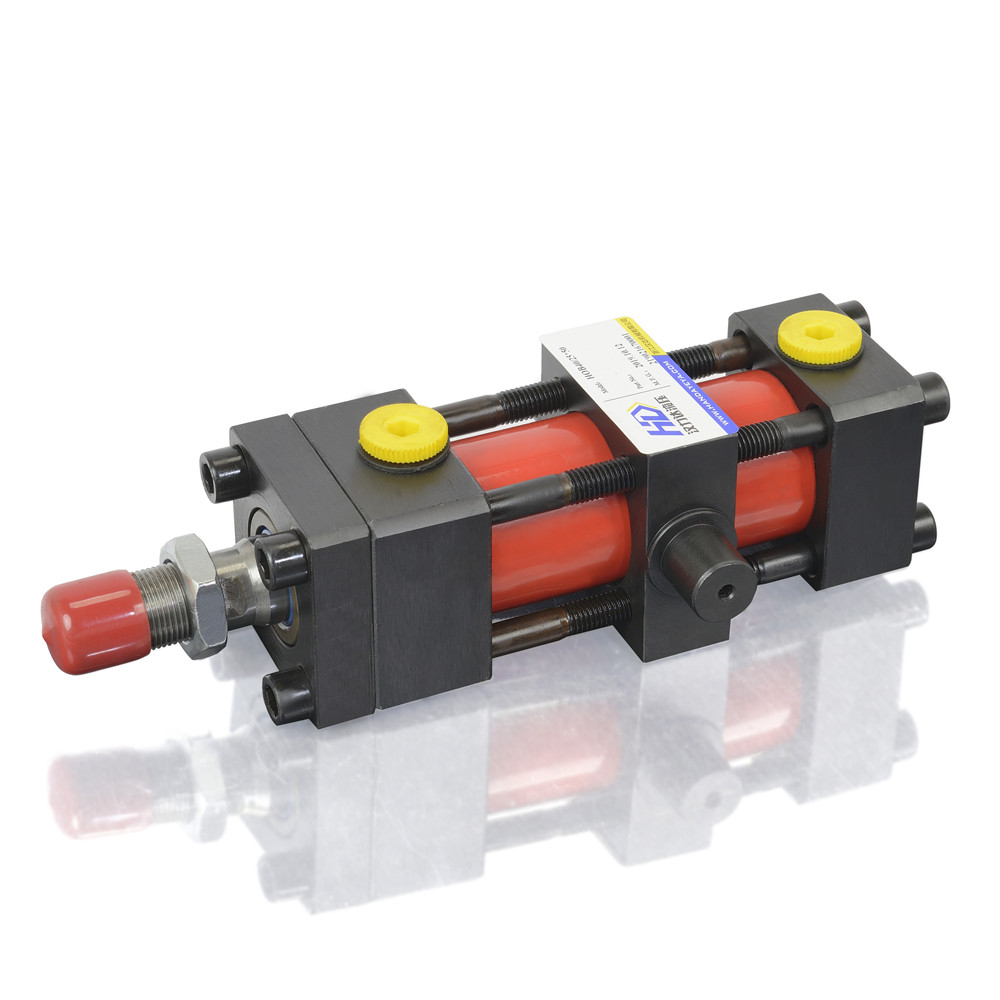

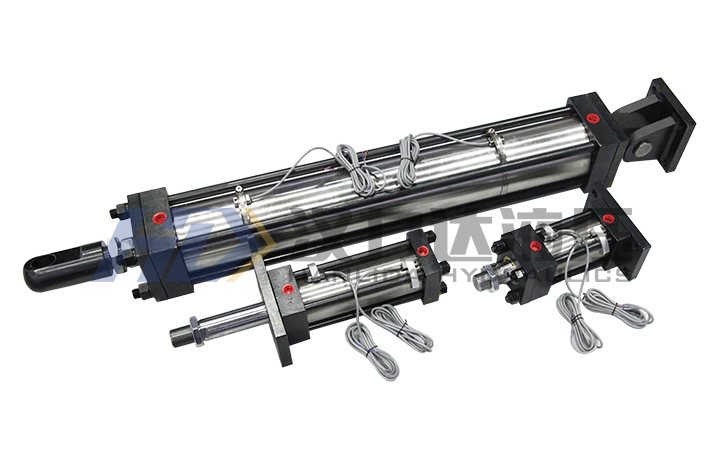

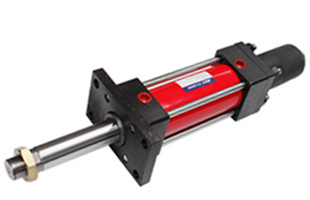

漢力達HOB重型拉桿磁感應液壓缸：

基于HOB普通拉桿油缸尺寸，將缸筒材質變更為不銹鋼材質，銅質活塞上加磁環，油缸外加磁感應開關，與電氣系統配合實現油缸行程的自動檢測。各種安裝方式均可加工成磁感應油缸。

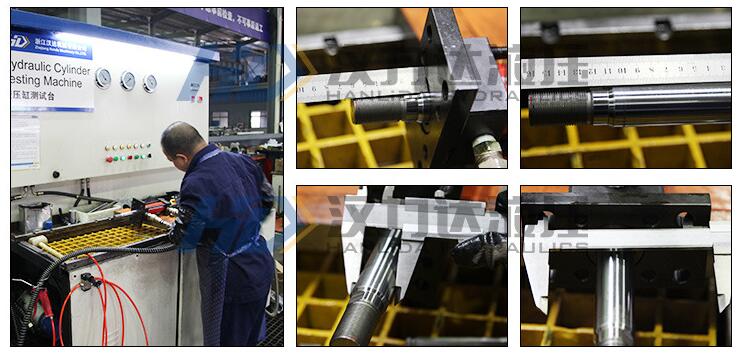

漢力達HOB重型拉桿液壓缸100%通油測試：

通油測試是在測試臺上進行的，實施步驟：測試臺的油管分別和油缸的進出油口連接，測試臺打上壓力，測試臺的油進入油缸中，通過電磁閥換向，讓油缸多走幾個來回，觀察油缸桿端、缸筒和前后蓋之間的縫隙處是否有漏油現象。測試壓力為=14Mpa*21=10.5Mpa。檢查油缸是否有做過通油測試，很簡單，收到油缸后，把油口的堵頭去掉，看里面是否油跡，有油跡說明有做過通油測試。

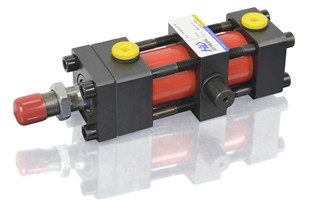

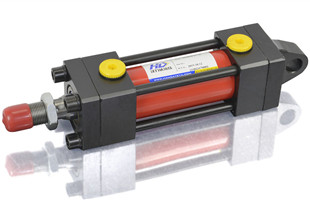

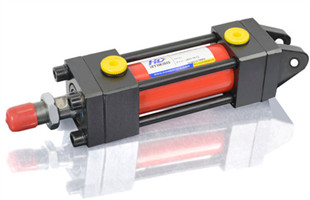

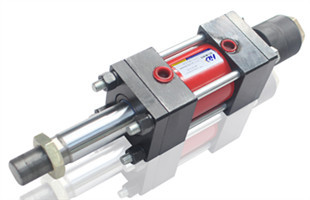

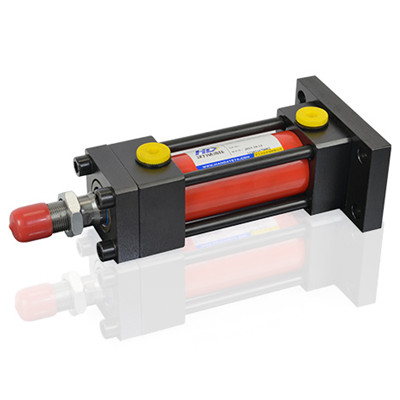

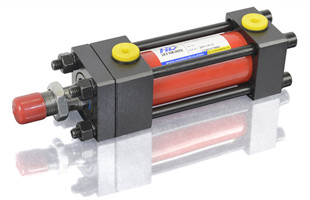

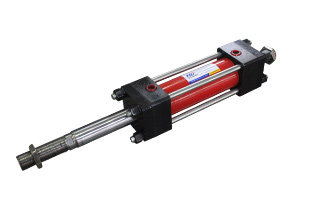

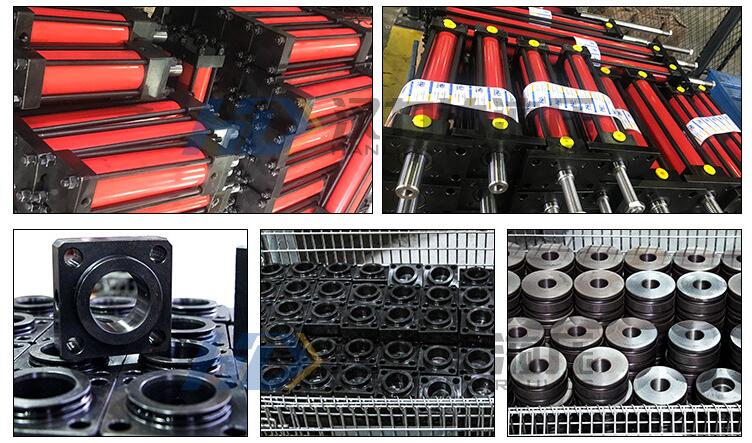

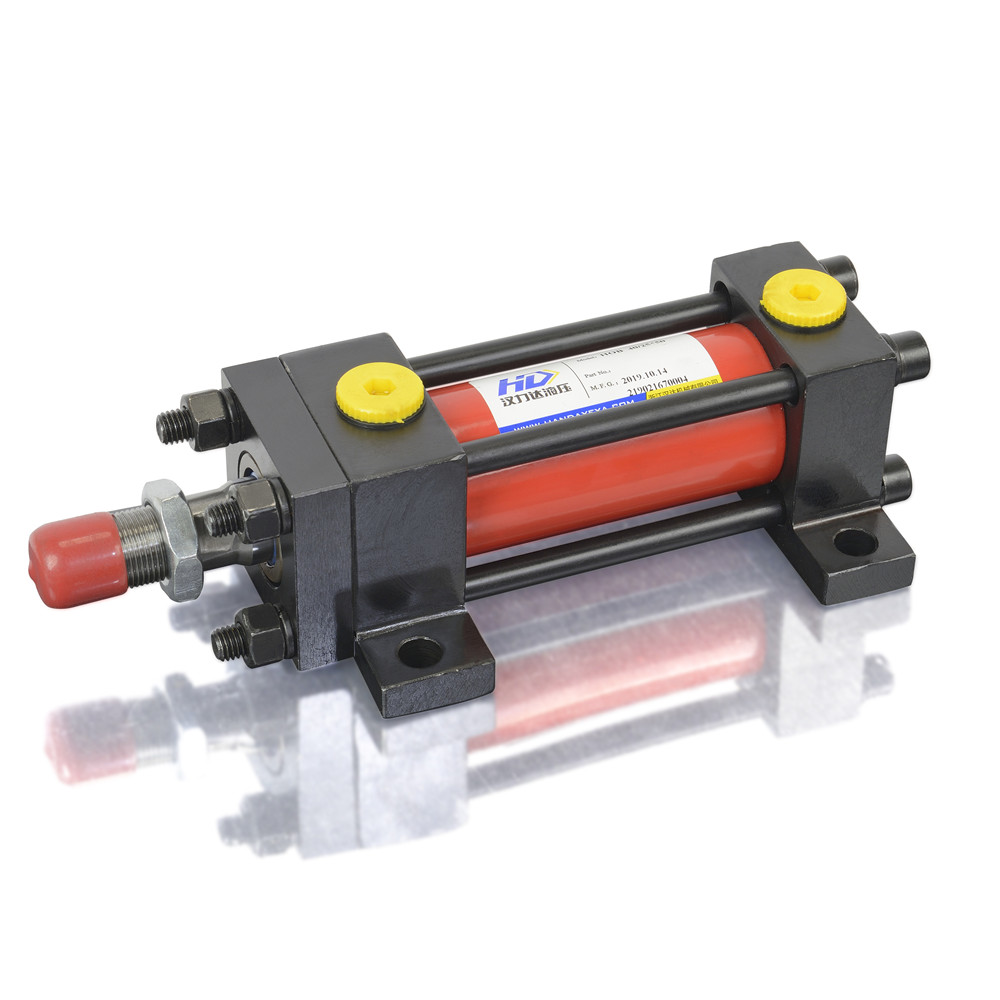

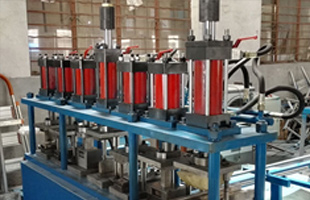

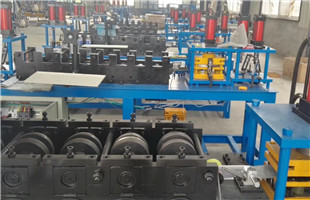

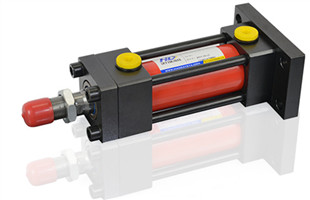

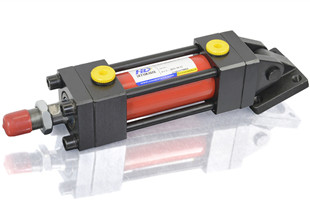

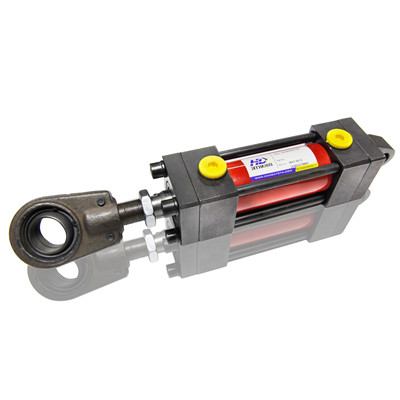

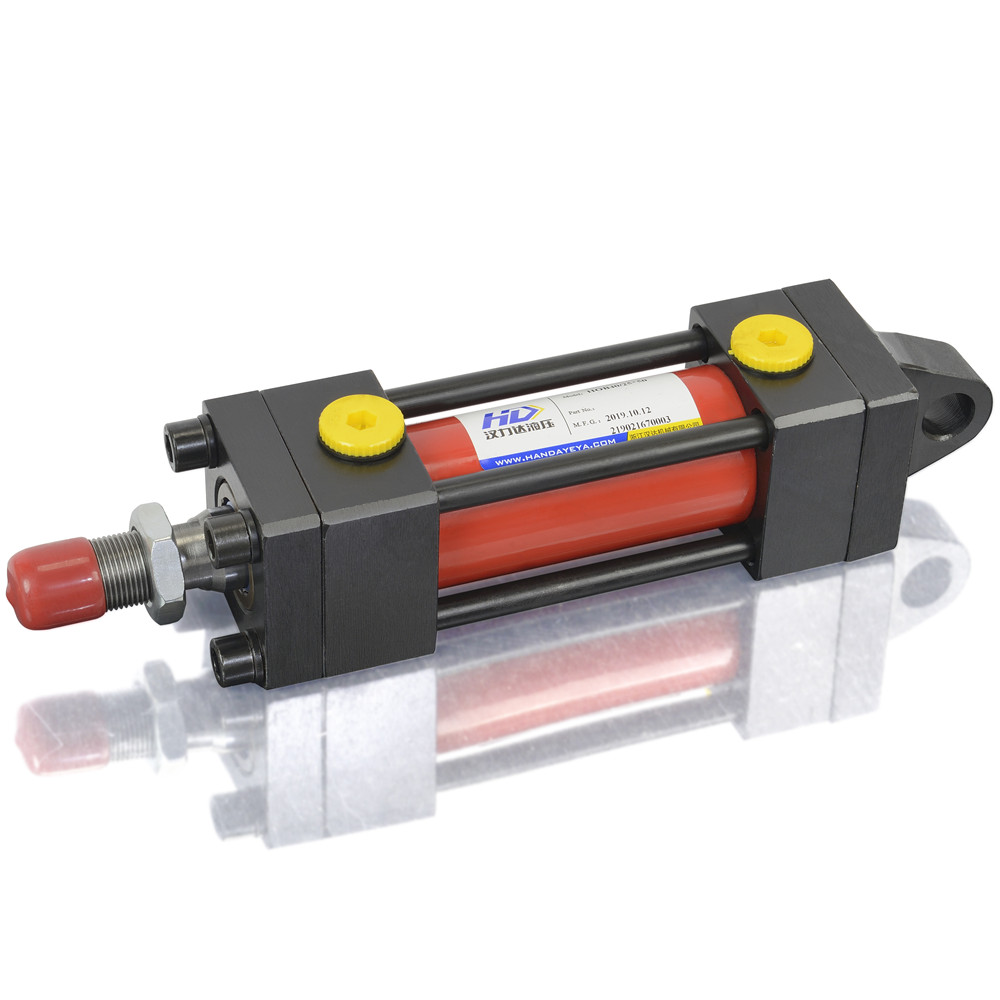

漢力達HOB重型拉桿液壓缸實拍圖：

漢力達HOB重型拉桿液壓缸優勢：

提供樣本資料，CAD\三維圖庫，設計人員可參照尺寸看是否適合機器空間需求。實物的尺寸與樣本資料一致。采用嚴格的來料檢驗、出廠測試，質量可靠穩定?？煞菢硕ㄖ?，如量大可專門開模定制，如量少則用車削加工。
